油浸式隧道穩壓器
★無觸點設計 耐磨損
★采用CMOS集成電路 穩定性強
★定子及轉子 全銅線繞制
★采用高導磁矽鋼片 空載 負載 損耗低
★可適用于任何負載
★具備過壓，欠壓，過載，相序 逆相等保護
★采用先進油箱管式散熱
產品適用
油浸式隧道穩壓器適用于長大泵,遠距離泵,輸送泵增壓器,機械手臂泵,鑿巖臺車,升壓范圍,空壓機?，SMT，CNC，PCB，火花機，大型機床，塑膠模具廠等，車間穩壓，全廠穩壓等……
| 功率 | 尺寸（MM） | 電壓 | 價格 |
| ? ?100KVA | 750*750*1450 |
大功率穩壓器輸入304-456，輸出380V。電壓范圍可定制
|
詳細價格及其他產品參數請咨詢客服或撥打熱線13392304510
|
| ? ?150KVA | 850*850*1600 | ||
| ? ?200KVA | |||
| ? ?250KVA | |||
| ? ?300KVA | |||
| ? ?350KVA | |||
| ? ?400KVA | 1000*1000*1700 | ||
| ? ?500KVA | |||
| ? 600KVA | |||
| ? 800KVA | 1100*1100*1900 | ||
| ?1000KVA | |||
| ?1250KVA | 1400*1400*2000 | ||
| ?1600KVA | |||
| 其他功率 | / ? |
產品概述
油浸式隧道穩壓器由調壓變壓器TS（包括油箱、定子、轉子頂蓋、傳動控制電機M、手輪機構及控制線路板調壓控制二次線路元件）等組成。通過電傳電動機或手輪機構及齒輪耦合來實現轉動調壓，轉動范圍在180o內，并在油箱上端設有電器限位及機械限位，電器限位由行程開關來切斷電動機電源，機械限位由保護螺栓來阻斷其轉動極限。定子繞組及轉子繞組通過底坐架固定，放入油箱中，箱內裝有10#變壓器油，在負載產生熱量時，通過油浸冷卻方式，經散熱管散熱。具有錯相、缺相、超壓、過流保護；主回路無觸點調節、無機械磨損、無火花產生、無干擾影響、故障率低等特點；而且耐強沖擊、瞬間超載能力非常強、使用壽命長、無需維護等優點。?
產品特點
1、輸出電壓精確
控制基板采用精密邏輯電路配合精密組件，在惡劣的環境，均可以以最精確的電壓輸出，精確度在380V±(1～3%)內，可自由設定。
2、無段電壓調整（無刷式）
感應式、無觸點在負載電壓，呈線性升壓降壓調整。
3、特性?xún)?yōu)良
采用日制高磁柬矽鋼片，使用空載損失、無載電流減到最低。使穩壓器發揮最高性能，減少電力損耗。
4、超足容量、超載能力強
本穩壓器可100%負載，連續使用且可使瞬間2-3倍電流通過，而不致?lián)p壞本機。
5、堅固耐用、使用年限長
內部主體為感應電壓調整器IVR內無碳刷等接觸器及元件，幫永不磨損，堅固耐用為主要特點。
6、易保養及維護
采用模組化設計，所有元件均已規格化。只需保持內部清潔，無需任何特別保養。
7、適合做超大容量
感應式單機可做超大1600KVA以上機型。
| TNSJA系列三相油浸式隧道穩壓器 | |
| 型號 | TNSJA |
| 容量（KVA） | 100-1600KVA |
| 控制方式 | 伺服電機式（CMOS數字電路） |
| 輸入 | |
| 額定電壓 | 3 x 380VAC (3Phase + N)(可定制其他電壓) |
| 電壓范圍 | 330VAC ~ 430VAC |
| 頻率 | 50/60 Hz |
| 輸出 | |
| 額定電壓 | 3 x /380VAC (3phase + N)(可定制其他電壓) |
| 穩壓精度 | ?±1% (1%~5%可調整) |
| 功率因數 | PF≥0.8 |
| 效率 | ≥98% |
| 響應時間 | ≤0.5S |
| 延時輸出 | ≤5s（選配項） |
| 波形失真 | ≤3℅ |
| 保護功能 | |
| 過壓 | 輸出超過額定電壓10℅（可調整） |
| 欠壓 | 輸出低于額定電壓15℅（可調整） |
| 過載 | 超過額定電流時，延時3-5秒切斷輸入電源 |
| 錯相 | 當三相電相序出現錯誤時，機器報警并切斷輸入電源 |
| 缺相 | 當三相電出現缺相時，機器報警并切斷輸入電源 |
| 短路 | 當負載設備短路時，切斷輸入電源 |
| 旁路 | 當穩壓器故障或維修時，具備電源手動或自動直通裝置 |
| LCD屏顯示狀態 | |
| 輸入電壓 | 實時顯示輸入市電電壓 |
| 輸出電壓 | 實時顯示穩壓器輸出電壓 |
| 輸出電流 | 實時顯示當前工作電流 |
| 工作指標 | |
| 冷卻方式 | 油箱管式冷卻 |
| 絕緣電阻 | 整機對地≥5MΩ |
| 整機耐壓 | 整機對地2000VAC/60秒無擊穿、無飛弧現象 |
| 溫升 | ≦55℃ |
| 產品噪音 | ＜65dB/米 |
| 環境要求 | |
| 工作溫度 | 0℃-45℃ |
| 工作濕度 | ≦90℅ |

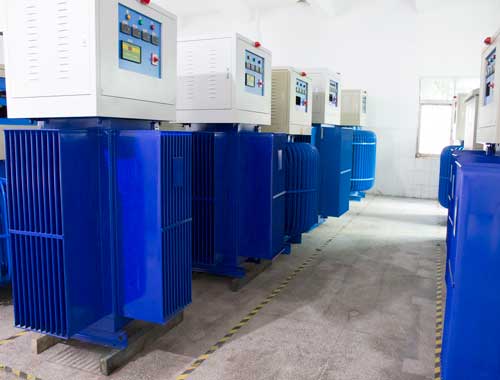

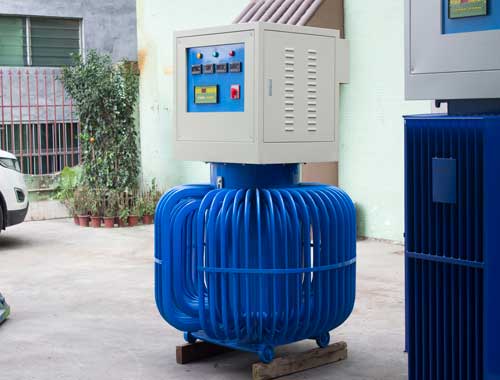

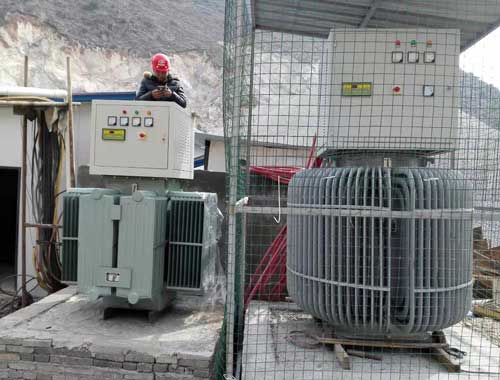

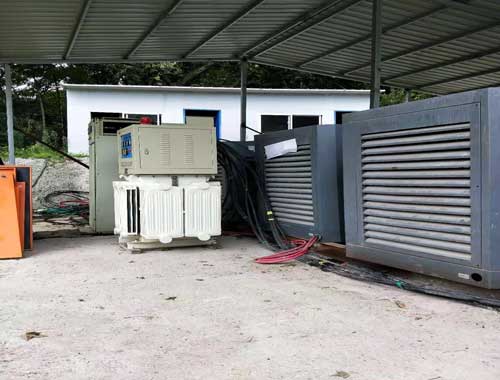

產品實拍
